Jan 19, 2024

スクリューチラーとは、スクリューチラーの図



スクリューチラー比較的一般的な冷凍システムであり、工業製造、ショッピングモール、学校などのシーンで広く使用できます。冷凍装置の冷凍サイクルを実現するためにスクリューコンプレッサーを使用します。主に2つ以上のスクリューで構成され、スクリューコンプレッサーは回転します。スクリューを回転させて冷媒を圧縮し、冷却効果を生み出します。





スクリューチラー部品





コンプレッサー

コンデンサー

蒸発器

冷却塔

膨張弁

調整弁

制御システム

ウォーターポンプ

水槽

ファン

これは、スクリューチラーのより一般的なコンポーネントです。 スクリューチラーには、より完全で高性能のチラーシステムを実現するために、冷却水ポンプ、冷却水塔、フィルター、その他の補助コンポーネントが含まれる場合もあります。







スクリューチラーの動作原理





screw chiller diagram

スクリューチラーはどのように機能しますか?

蒸発器

蒸発器では、冷媒が低圧かつ低温で流入し、水流と相互作用して冷却されます。 この過程で冷媒は液体から蒸気に変化し、熱を吸収して水温を下げます。



コンプレッサー

蒸発した冷媒はガスの状態でスクリュー圧縮機に入ります。 スクリュー圧縮機は2本のスクリューが回転することで構成されており、その回転動作によりガスが徐々に圧縮され、圧縮過程でガスの温度と圧力が上昇します。



コンデンサー

圧縮後、冷媒は凝縮器に入り、冷媒との熱交換により熱を放出して液体となり、この過程で冷媒の温度と圧力は徐々に低下します。



膨張弁

凝縮した冷媒は膨張弁を通って蒸発器に戻ります。膨張弁は冷媒の流れを制限する役割を果たし、圧力と温度が下がり、蒸発器が低圧低温状態になります。



サイクルプロセスの連続運転を実現するための上記の4つのプロセスを通じて、スクリューチラーは継続的な冷凍効果を達成することができ、蒸発器内の冷媒は熱を吸収して蒸発し、スクリューコンプレッサーを通じて高温高圧に圧縮されます。ガスが凝縮器で凝縮して熱を放出し、最後に膨張弁を通って圧力と温度が低下し、再び蒸発器に送られ、閉ループ冷凍サイクルが形成されます。





スクリューチラーの特徴と利点



高効率

スクリューチラーは、スクリューコンプレッサー技術を利用して高効率の冷却能力を実現します。 スクリューチラーの設計と動作原理により、高負荷条件下でも安定した冷却が可能になります。



大容量

スクリューチラーは、大規模な工業用地や商業ビルなど、大規模な冷凍および冷却能力を備えた大規模な冷凍ニーズに適しています。



安定性と信頼性

スクリューチラーは、安定性と信頼性を重視して設計および製造されています。 コアコンポーネントとしてのスクリューコンプレッサーは、振動と騒音レベルが低く、スムーズで信頼性の高い動作を実現し、故障率を低減します。



正確な制御

スクリューチラーは正確な温度と圧力制御機能を備えており、実際の需要に応じて細かく調整できるため、生物学、医療施設、研究所などの高温管理が必要な分野に適しています。



カスタマイズ性

スクリューチラーは通常、さまざまな用途や個々のニーズに適応するカスタマイズ可能な設計機能を備えており、必要な実際の冷却負荷に応じてカスタム設計できます。

環境にやさしい

スクリューチラーは、大気損傷や汚染を軽減するために代替フロンなどの環境に優しい冷媒を使用した多くのモデルが利用可能であるため、環境にも優しいです。また、スクリューチラーは、最適化された制御システムと高効率のコンポーネント設計によりエネルギー効率が高く、エネルギー消費量を削減し、炭素排出量。







Acrewチラーは何に使用されますか





Air Conditioner

エアコン



スクリューチラーは、オフィス、ショッピングモール、ホテル、学校などの商業ビルの空調システムで広く使用されています。スクリューチラーは、空気を冷却し、快適な室温を維持するために冷水の供給に依存しています。

プロセス冷却



スクリューチラーは、工業製造、バイオ医薬品、食品・飲料などの業界でのプロセス冷却に使用できます。スクリューチラーは、特定の生産プロセス、機器の冷却、および保管製品の特定の温度を維持するのに役立ちます。

Process Cooling
Data Centers

データセンター



スクリューチラーは、サーバーやその他の機器から発生する熱を除去し、最適な動作温度を確保し、機器の過熱を防ぎ、データセンターのインフラストラクチャのパフォーマンスを維持するためにデータセンターで使用されます。

発電所



発電所では、スクリューチラーを使用してタービン発電機セットやその他の機器を冷却し、発電プロセス中に発生する過剰な熱を放散することで発電システムの効率と性能を維持します。

Power Plants
Refrigeration

冷凍



スクリューチラーは、冷蔵倉庫、食品加工工場、スーパーマーケット、その他のシナリオなどの大規模冷凍システムでも使用され、特定の温度を提供して生鮮品を確実に低温で保管できます。





スクリューチラーの種類





さまざまな種類のスクリューチラーは、水冷スクリューチラーと空冷スクリューチラー、さらにグリコールチラーと浸水チラーに分類できます。

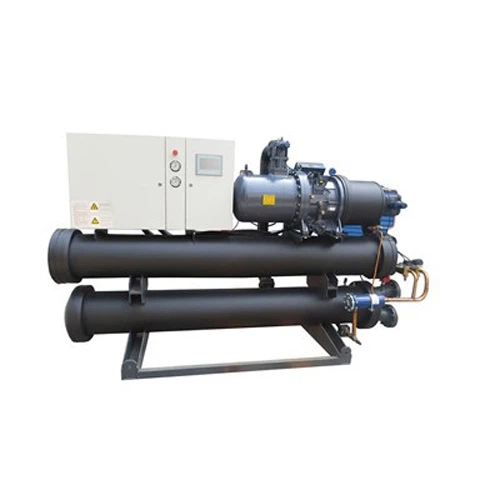

Water Cooled Screw Chiller
水冷スクリューチラー
Air Cooled Screw Chiller
空冷スクリューチラー
Glycol Chiller
グリコールチラー
Flooded Chiller
浸水チラー
